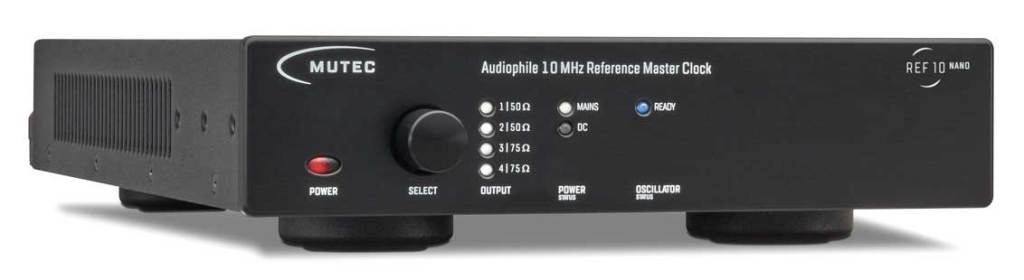

MUTEC　REF10 NANO Black　10MHzリファレンス・マスタークロックジェネレーター

■ドイツ国内で生産された低位相ノイズOCXOを採用

• REF10 NANOは、多くの顧客やレビュアーから賞賛されているREF10のテクノロジーをベースにしたコンパクトモデル。
• ドイツ国内で生産され厳しいチェックをクリアしたOCXOを搭載。
• クロックの性能を左右するオシレーターの選定にあたり、MUTEC のR&D のエンジニアたちは、電源を入れたまま10 年といった長期にわたる運用に有用なルビジウムやセシウムを用いた「電子クロック」は、数秒の時間間隔で変動するデジタルオーディオにとって有用性はないと判断して、OCXOを選択。
• OCXOは、専用の筐体の中にオシレーターを収めた機構になっており、周囲温度変化に対する周波数安定度を高めてデジタル信号処理の確度を向上。

■低ノイズ電源を各所に配置 電源はデジタル信号処理全体の品質に重要な役割を果たす重要なコンポーネント。特にOCXOには徹底したノイズ対策を施し、超低ノイズ電源電圧を他の回路から完全に絶縁。 各回路は、相互干渉を起こさないよう低域に最適化された超低ノイズ電源を個別に採用。 クロックの分配回路と増幅回路も極めて低ノイズに抑えられているため、OCXOの基準クロック信号は実質的に損失なく4系統の出力に到達し、デジタルオーディオの低域から高域までの広範囲において優れたパフォーマンスを発揮。 外部電源にも対応しており、内部電源をバイパス可能。さらなる高音質を追及できる設計。 クロック信号の立ち上がり時間がオーディオ性能にとって重要であるという認識に基づき、REF10 NANOにはスルーレートが非常に高く、リップルの最も少ない矩形波信号を選択。エッジの急峻さが優れたロック精度につながり、受信側のジッターを最小限に抑制。その結果、REF10 NANOに接続された全ての機器のサウンドがさらに向上。 ■徹底したノイズ除去 クロック信号からジッターと位相ノイズを可能な限り除去するため、電源以外にも対策を施行。 高周波干渉から電子回路を保護するため、REF10 NANOにスチール製の筐体を採用。一般的に使用されているアルミケースに比べ、外部干渉に対する絶縁性に優れた性能を発揮。 グランドループによるハムノイズを避けるため、REF10 NANOの出力段は全てガルバニック絶縁。 4系統のクロック出力はそれぞれ個別にON/OFFでき、必要な出力だけがアクティブになるため、高周波領域での相互干渉を可能な限り抑制可能。 ■クリアなサウンドの出現 REF10 NANOをオーディオシステムに取り入れることで、互換性のあるD/Aコンバーター、ネットワークスイッチ、サーバー、ストリーマー、CDプレーヤー、クロックジェネレーター、リクロッカーなどのデジタル・サウンドを向上。 REF10 NANOの出力は50Ωと75Ωに対応しており、他メーカーの様々な機器との接続も容易。 プロフェッショナル・スタジオや自宅のオーディオルームなど、どのような使用例でも音質の向上は明らかで、より高い透明感、より明瞭な低音、より明確な楽器の存在感、より鮮明なイメージングを体感可能。

▲REF10 NANOの出力で測定した位相ノイズ   位相ノイズ dBc/Hz 1 Hz: ≤ -112 10 Hz: ≤ -142 100 Hz: ≤ -158 1000 Hz: ≤ -164 Noise floor: ≤ -167     ▲REF10 NANOの出力で測定したジッター性能 ▲REF10 NANOの極めて高いスルーレート、 最低リップルの矩形波信号
