MUTEC

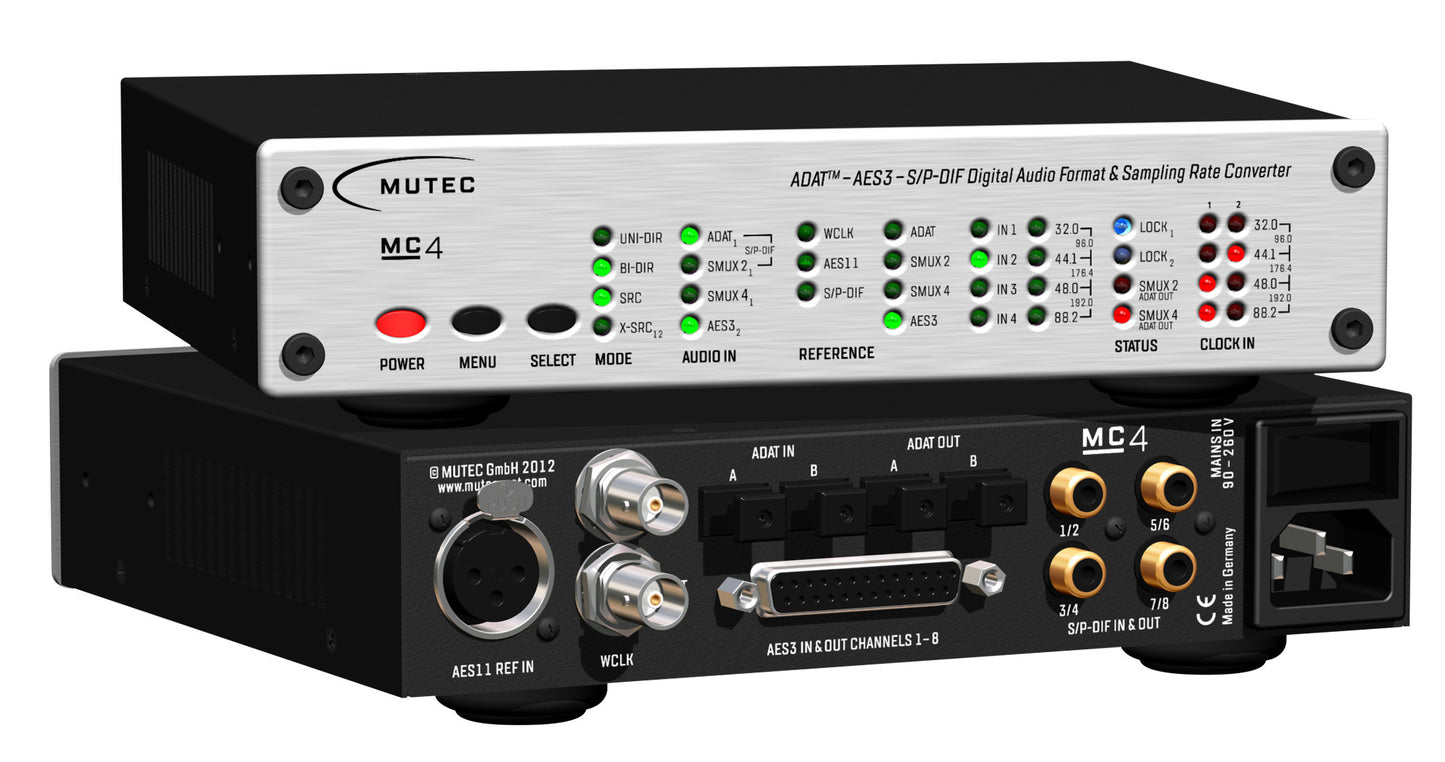

MUTEC MC-4 マルチチャンネルフォーマット/サンプリングレート・コンバーター

MUTEC MC-4 マルチチャンネルフォーマット/サンプリングレート・コンバーター

納期お問い合わせください

通常販売価格

通常価格 ¥193,600
通常価格 セール価格 ¥193,600

販売価格、納期お問い合わせください

お取り寄せ

ADAT~AES間のフォーマットおよびサンプリングレートを双方向で変換可能なマルチチャンネル・コンバーター。

  • 単方向変換

ADAT(SMUX2/SMUX4)→AES, S/PDIF, ADAT(SMUX2/SMUX4)
AES→ADAT(SMUX2/SMUX4) AES, S/PDIF
S/PDIF→ADAT(SMUX2/SMUX4), AES

  • 双方向変換

ADAT(SMUX2/SMUX4)⇔AES
*SMUX2:2倍サンプリングモード(Fs=50.0kHz ~ 100.0kHz)
*SMUX4:4倍サンプリングモード(Fs=100.0kHz ~ 200.0kHz)


高精度サンプリングレート変換エンジンを16基搭載し、1台で8チャンネルの双方向変換が可能。

サンプリングレートは32.0kHz~192.0kHzに対応。本体に内蔵のリファレンスクロック、外部機器からのリファレンス信号(AES11、ワードクロック、スーパークロック)にも同期。

サンプリングレート変換

ロック範囲:4.0kHz~212.0kHz
ダイナミックレンジ:144dB(Aウェイト)
分解能:24bit
THD+N:-140dB
入出力サンプリングレシオ:1:16(アップサンプリング)、 16:1(ダウンサンプリング)

独立したサンプリングレートで動作している機器を、1台のMC-4で相互接続できる”X-SRCモード”も搭載。

上位機種で培ったノウハウを惜しみなく投入した、極めて精度の高いクロックジェネレート機能を内蔵。双方向変換時のクロック同期はもちろん、マスタークロックジェネレーターとして外部機器へワードクロック信号を出力することも可能。

ワードクロック入力
  ワードクロック:25.0kHz~200.0kHz、11.2896MHz+12.288MHz(Super Clock対応)

ワードクロック出力
  ワードクロック:25.0kHz~200.0kHz

ラックマウントオプション
  MW-02/19 13,750円(税抜 12,500円):2台を1Uにラック
  MW-05/19 7,700円(税抜 7,000円):1台を1Uにラック

入力

ADAT光入力(8チャンネル)

インターフェース

Toslink×2、EIAJ RC-5720



フォーマット

Alesis ADAT, SMUX2, SMUX4

AES/EBU3入力(8チャンネル)

インターフェース

D-Sub 25pin×1、トランスバランス型、入力インピーダンス110Ω、200mV~7V



フォーマット

AES3-1992/2003、AES11-1997/2003、IEC60958

AES/EBU11リファレンス入力

インターフェース

XLR 3ピン/メス型、トランスバランス型、インピーダンス110Ω、200mV~7V



フォーマット

AES11-1997/2003、AES3-1992/2003

分解能

16~24bits

ロック範囲

25.0kHz~200.0kHz

出力

ADAT光出力(8チャンネル)

インターフェース

Toslink×2、EIAJ RC-5720



フォーマット

Alesis ADAT, SMUX2, SMUX4(4チャンネルのみ)

AES/EBU出力(8チャンネル)

インターフェース

D-Sub 25pin×1、トランスバランス型、入力インピーダンス110Ω、200mV~7V



フォーマット

AES3-1992/2003、AES11-1997/2003

分解能

16~24bits

出力サンプリングレート

25.0kHz~200.0kHz

S/PDIF入出力(8チャンネル)

インターフェース

コアキシャル×4(Cinch/RCAメス型)、アンバランス、0.5Vpp@75Ω、出力インピーダンス75Ω、



バッファ内蔵、入出力をスイッチ切り替え可能(動作モードによる)

フォーマット

IEC60958

分解能

16~24bits

対応サンプリングレート

25.0kHz~200.0kHz

ワードクロック入力

インターフェース

BNC×1、アンバランス、入力インピーダンス75Ω、200mV~7V

ロック範囲

25.0kHz~200.0kHz、11.2896MHz+12.288MHz(Super Clocks)

ワードクロック出力

インターフェース

BNC×1、3.5V@22Ω、アンバランス、バッファ内蔵

出力クロックレート

25.0kHz~200.0kHz

内部リファレンスクロック仕様

オシレーター形式

TCXO、温度補償型水晶発振器

クロック精度(出荷時)

±0.5ppm以下

動作温度

-10℃~+60℃

クロックジッター

10ps(RMS)以下

電源

形式

内蔵、スイッチング電源

入力電圧

AC100V、50/60Hz、10W

システム・ユニット本体

寸法、質量

W198×H44×W156mm(除コネクター)、0.6kg



MC-4 - MUTEC - ヒビノインターサウンド株式会社 (hibino-intersound.co.jp)
